Какой кабель можно прокладывать в земле

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Способ укладки кабеля в земле

Укладка кабеля в земле

После того, как разработан проект укладки электрокабеля,  приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь  и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами.  Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена,  придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам.  Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см.   Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы

Слой земли также выравнивают и уплотняют.
Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!».  Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

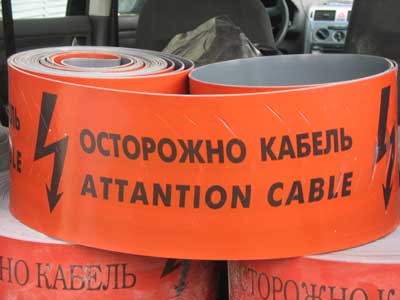

Лента в траншее с кабелем «Осторожно кабель»

• Далее канаву засыпают оставшимся грунтом чуть выше уровня почвы, так как спустя время порода уплотнится и осядет.
• Заключительный этап — контроль электрических параметров перед тем, как включить электрокабель в работу.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Основные требования

На этапе проектирования электромонтажных работ, прежде всего, следует уделить внимание тому, что размещение кабелей соответствовало нормативам, установленным ПУЭ, ГОСТ и СНиП:

Прокладка бронированного кабеля под землей

Кабель следует погружать на глубину не менее 70 см. Допускается прокладка с углублением на 50 см, но лишь в случаях, когда длина линии не превышает 5 метров, а проводник защищается трубой.
Запрещена прокладка кабельных линий под фундаментом зданий. Кабель должен быть расположен на расстоянии не меньше 60 см от него. При необходимость проведения проводника через фундамент от дома к хозяйственной постройке или от столба к даче, необходимо в обязательном порядке защитить транзитную линию трубой из стали.
При размещении нескольких кабелей внутри одной траншеи, надо размещать их на отдалении не меньше 10 см друг от друга. Исходя из этого требования, еще на этапе проектирования надо определить размер технологической канавы.
Кабели можно прокладывать на расстоянии не меньше 2 метров от дереьев, и 75 см – от кустарников. Допускается пренебрежение этим правилом, если планируется использовать для прокладки трубу.
Между пересекающимися кабельными линиями должен быть разделяющий земельный слой не меньше 50 см.
Между кабелем и водными коммуникациями (канализация, водопровод), нужно оставлять 1 метр, а от газовых труб отдалять линию не меньше, чем на 2 м.
Чтобы кабель не был поврежден механически и не подвергся порче грызунами, он должен быть бронированным и предназначенным для подземной прокладки.
Можно прокладывать кабель посредством лебедки, раскручивающей барабан, однако в данном случае механизм следует оснастить ограничителем, исключающим натяжку линии.
Для самостоятельного соединения кабеля под землей надо использовать специальные соединительные муфты.
Дополнительная защита, которая необходима, например, при сильно просаживающем грунте, изготавливается из асбоцеметной трубы или сооружения из кирпича, выложенного в ряд поперек траншеи

Кирпич должен быть не пустотелым.
На земле поверх траншеи обязательно кладется лента, обозначающая кабель («Осторожно, кабель!»).
Проведение работ с учетом указанных требований гарантирует безопасность людей и расположенных поблизости электрических сетей. В ПУЭ и СНиП внесен более широкий список ограничений и нормативов, однако здесь перечислены те основные пункты, которых достаточно, чтобы подвести силовой или кабель заземления в пределах участка или даже при подключении дома к магистрали.

Преимущества и недостатки ПНД труб

Преимуществ у труб ПНД существенно больше, чем недостатков. К ним можно отнести:

• доступную стоимость изделий;
• износостойкость и долговечность. Гофра для подземной прокладки кабеля может служить не менее 50 лет, что даже больше, чем в случае с металлическими изделиями;
• установка таких труб достаточно проста и занимает немного времени. Монтаж ПНД труб может быть проведен даже при отсутствии опыта и навыков в данном вопросе, если тщательно изучить рекомендации специалистов. Опытные в этой сфере люди отмечают, что на установку ПНД труб уходит меньше времени, чем на сваривание элементов трубопровода из металла, при этом стыки получаются даже более надежными — все дело в монолитности конструкции;
• в материале изготовления нет опасных для организма человека и окружающей среды веществ;
• трубы ПНД не подвержены коррозии — структура материала десятилетиями остается неизменной;
• внутренняя поверхность труб, как и в случае с полипропиленовыми изделиями, полностью гладкая — это удобно при прокладке кабеля;
• материал изготовления очень устойчив к щелочам, кислотам, поэтому использовать такие трубы можно в разных сферах;
• материал характеризуется гибкостью, что упрощает прокладку кабеля под землей и использование изделия с другими целями. Трубы легко изгибать и не бояться ее разрыва;
• небольшой вес изделия позволяет обходиться без использования специальной тяжелой техники — любые задачи можно выполнить вручную;
• в случае замерзания разрыва стенок не случится благодаря высокой эластичности.

Среди недостатков можно выделить следующие:

• трубы ПНД нельзя использовать на открытой местности — больше они подходят для прокладки кабеля в траншее. Если не учитывать эту рекомендацию, можно столкнуться с достаточно быстрым разрушением материала, поскольку полиэтилен не устойчив к воздействию УФ-лучей;
• материал отрицательно реагирует на слишком высокую температуру, поэтому его не используют для горячего водоснабжения. Допустимая рабочая температура — 45 градусов;
• не слишком высокая прочность — изделие может быть повреждено острыми предметами.

Несмотря на определенные недостатки, ПНД трубы пользуются большой популярностью — и вот почему:

1. Обеспечение надежной защиты кабелей, при этом риск поражения током даже в случае повреждения изоляции очень низок.
2. Благодаря своей конструкции протяжка кабелей очень проста.
3. Продукция из полиэтилена, в отличие от коробов из металла, более удобна в ходе транспортировки, при этом ей не страшна ржавчина.
4. Материал не проводит электрический ток, поэтому дополнительная защита не требуется.

Ввод кабеля в дом и подключение к столбу

Ввод подземной электрической линии в строение можно выполнить различными способами, но ПУЭ запрещает прокладывать ее непосредственно через фундамент, без использования дополнительных конструктивных элементов. Существуют следующие методы подключения внутренней проводки к подземному кабелю.

1. В строении с подвалом пробивают отверстие в фундаменте и замуровывают в него отрезок металлической трубы соответствующего диаметра. Длинна трубы должна быть чуть больше толщины фундамента. Через нее протягивают кабель, а внутреннее пространство конструкции заполняют герметизирующим веществом: цементным раствором, монтажной пеной и так далее.
2. В точке ввода устанавливают металлическую трубу, изогнутую в двух местах с соответствующими размерами. Через эту конструкцию пропускают электрический кабель и на необходимой высоте заводят его в дом через внешнюю стену. Радиус изгиба трубы должен быть не менее 10 ее внешних диаметров, что необходимо для исключения повреждения проводника.
3. Малозаглубленный фундамент можно обойти проложив линию под ним на глубине 50 см от нижнего края, предварительно уложив металлическую трубу и пропустив через нее кабель. Ввод осуществляется через пол строения. Со свайным фундаментом все значительно проще. Траншею прокладывают до точки ввода, пробивают отверстие в перекрытии и заводят линию в дом.

Подключение подземных кабельных линий к столбу электропередач затруднений не вызовет. Энергетики не предъявляют к этому этапу прокладки кабеля под землей особых требований. Верхняя часть участка подключения, от электрических проводов до щитка с оборудованием должна быть заключена в гофрированную пластиковую трубу, а нижняя на усмотрение пользователя. Конечно, ее желательно пропустить через изогнутую металлическую трубу, для исключения случайного повреждения, но по нормам ПУЭ это не является обязательным требованием.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

• Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
• Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высотеИсточник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участкеИсточник elektroznatok.ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Если грунт песчаный, работа движется быстрееИсточник yandex.ru

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:

Как проложить кабель в земле видео смотрите ниже:

Виды изоляции. Какой кабель выбрать?

Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ).

К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.

Бронированный силовой кабель ВббШв

Кабель бронированный алюминиевый АВБбШв

Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.

Существуют также марки кабеля, которые хоть и имеют достаточно хорошие характеристики, но совершенно не подходят для закладывания в грунт. К таким маркам можно отнести КГ и ПУНПа.

Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.

Техника безопасности и последовательность действий

Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.

1. Необходимо наметить расположение будущей прокладки кабеля, учитывая следующие правила:

• Расстояние от большого дерева до кабеля – более 1000 мм.
• Расстояние от кабеля до фундамента какого-либо здания – 600-800 мм.
• Нельзя прокладывать кабель в тех местах, где предполагается повышенная нагрузка на грунт (например, парковка, дорога, пашня, место будущего строительства). Такие места нужно обойти.
• Пересечения трассы с другой инженерной сетью или другим кабелем необходимо исключить.
• При расположении двух параллельных кабелей, следует выдержать дистанцию 10 см. Когда кабеля пересекаются, то они должны расположиться на расстоянии более 15 см друг от друга и должны быть защищены футлярами длинной 2 м.
• Бронированный кабель необходимо укладывать, обязательно заземлив броню.

2. Подготовка траншеи. Удобнее всего оборудовать специальный канал для коммуникаций, который можно в любой момент открыть, и устранить возможную неполадку. Если это невозможно, тогда роют траншею глубиной 80-90 см, очищают ее от различных камней, осколков, кирпичей и прочих предметов, способных повредить оболочку кабеля.

3. Засыпка песчаной подушки. Толщина песчаной подушки около 10-15 см. Довольно тяжело равномерно заполнить траншею по всей длине, но толщина песка не должна быть меньше 5 см. Песок для подушки следует использовать самый обыкновенный, карьерный.

4. Подготовка кабеля. Начать ее следует с внимательной проверки внешней оболочки кабеля. Если обнаружились дефекты – их следует устранить сразу. Далее при помощи омметра или обычного тестера проводится проверка на замыкание между токопроводящими жилами и броней.

Важно! Кабель должен изначально быть цельным. Он не может состоять из двух и более кусков. Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

Если все-таки он не цельный, то места соединений необходимо делать в надземных соединительных коробках.

5. Защита кабеля. Строгого правила укладывания в траншею кабеля только в защитной трубе нет. Есть рекомендация защитить кабель футляром в тех местах, где это необходимо. Но лучше всего использовать дополнительную защиту в виде ПНД гофрошланга. Сверху на нее одеваются футляры и трубы, которые следует установить в местах пересечения трассы с дорожками и дорогами, различными коммуникациями, там, где возможен контакт с большим деревом или бетонной плитой, и где глубина траншеи не достигает 50 см.

6. Укладка кабеля в траншею. Главное условие – никогда не класть кабель в натяг и использовать следующие знания, как проложить свободно кабель под землей. Футляры размещаются в намеченных местах, а если где-то понадобился еще дополнительный футляр, его можно сделать из асбоцементных труб, разрезав вдоль и уложив в необходимое место, одев на кабель.

7. План расположения. На этом этапе необходимо составить и зарисовать в масштабе точный план расположения трассы со всеми измеренными расстояниями: от выходов кабеля и поворотов траншеи до столба, угла здания или крупного дерева. Не лишней будет пометка на стене здания в месте входа кабеля в землю.

8. Засыпка песком. Не менее 10 см. Если кабель выступает, его можно зафиксировать деревянным колышком, а затем присыпать.

9. Засыпка грунтом. Толщина 15 см. Грунт должен быть без крупных твердых предметов. Утрамбовать можно ногами.

10. Укладка сигнальной ленты. Нужно следить за тем, чтобы середина ленты шла именно над кабелем. Также следует проверить наличие предупредительной надписи по всей длине ленты. Лента применяется взамен традиционно применяемой защиты кирпичом.

11. Окончательная засыпка грунтом. Грунт со временем осядет, поэтому его лучше сразу насыпать побольше.

12. Окончательная проверка сопротивления изоляции кабеля. Теперь необходимо проверить еще и на замыкание между кабелем и землей. Необходимо произвести всю работу с самого начала, если таковое обнаружится.
