Особенности реле напряжения на 220 в для дома

Какое реле напряжения купить себе домой?

Если вам необходимо защитить технику в доме или квартире, где проживаете постоянно, тогда лучше брать реле под DIN-рейку. Для того, чтобы подобрать подходящее РКН, необходимо рассчитать, с каким коммутируемым током ему придется работать. Для этого стоит воспользоваться следующей формулой:

Pr = P*K, где Pr — мощность, на которую рассчитано РКН; P — суммарная мощность всех электроприборов в доме; К — поправочный коэффициент работы электроприборов. Так как практически не бывает, чтоб все приборы работали одновременно, то поправочный коэффициент берется 0,8. Однако если у вас все устройства будут работать одновременно, тогда берите коэффициент 1.

Предположим нам необходимо защитить бойлер на 2 кВт, стиральную машину на 2,4 кВт, микроволновку мощностью 1 кВт и котел на 7 кВт. Тогда Pr = (2+2,4+1+7)*0,8 = 11 кВт. Так как в характеристиках к прибору указывается коммутируемый ток, то переводим 11 кВт в амперы. 11000/220 = 50 А. Выбираем ближайшее подходящее, например, RBUZ D-50t на 50 А.

Также стоит обратить внимание на количество фаз, с которыми может работать прибор. Розеточные устройства предназначены для однофазных сетей

Для трехфазной сети потребуется соответствующее РКН. Причем прибор будет показывать рабочее напряжение для каждой фазы отдельно. Трехфазные реле рекомендуется устанавливать для защиты станков, работающих от трехфазного двигателя.

Классификация реле

Защитные реле классифицируются по 2 признакам:

• по способу подключения к сети;
• по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Куда установить: в розетку или электрощиток?

Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.

Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.

Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент

Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН

Причины изменения напряжения

Основные причины того, что напряжение может в кратковременный, либо длительный период времени выйти из этих диапазонов следующие:

• обрыв нулевого питающего провода
• короткое замыкание нулевого проводника с фазным
• неравномерное распределение нагрузки

Как защитить свои электроприборы от этого? Есть два способа:

• установить стабилизатор напряжения (более дорогое решение)
• использовать реле напряжения для квартиры (экономичное решение)

При этом не стоит путать роль стабилизатора и реле напряжения.

Также реле напряжения, равно как и стабилизатор, не способны полноценно защитить вашу эл.проводку от молниевого удара. Для этого есть другие специальные устройства.

Еще помните, что стабилизатор не всегда способен защитить вас от резких перепадов из-за своей инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания большинства реле напряжений – 0,02 сек.

Какой тип предпочтительней

Однофазное реле напряжения РН-111М 1Ф НОВАТЕК

Если пользователь обеспокоен сохранностью дорогой модели холодильника, например, а все другие приборы уже защищены стабилизатором, удобнее приобрети образец типа «розетка-вилка».

В этом случае установка общего автоматического устройства будет излишней, так как приведет к неоправданным издержкам. Этот вариант больше подходит для жителей городских квартир, не желающих тратиться на установку РКН в распределительном щитке (для этого придется приглашать электрика).

Независимо от условий эксплуатации реле контроля следует понимать, что установка нескольких приборов в розетку обойдется дороже, чем одного – в щиток.

Когда стабилизатора в доме нет, а его владелец желает надежно защитить кухонное и комнатное оборудование, разумнее выбрать монтируемый на DIN-рейку прибор. При установке нескольких реле – по одному на каждую защищаемую линию – возможность поломки дорогостоящего оборудования полностью исключается. Они оптимально подойдут для частного дома, где смогут контролировать и трехфазную сеть.

Как выбрать фазы и ток

Реле контроля напряжения имеет разные фазы работы, которые соответственно предназначены для различных условий. Всего существует два типа:

• Однофазные. Они применяются до 220 В.
• Трехфазные. Используются, когда работа ведется в рамках 380 В.

Если вы задаетесь простым вопросом того, как выбрать реле напряжения для квартиры, то нужно выбрать однофазную на 220 В. В остальных случаях все несколько сложнее, потому что необходимо выбирать номинальный ток. Это требует от пользователя или компании измерить то, сколько потребляют все приборы. Дальнейший выбор модели производится с запасом в несколько процентов.

Советы и рекомендации

Сделать правильный выбор реле контроля напряжения помогут следующие критерии:

1. Количество фаз.
2. Место монтажа.
3. Скорость реагирования устройства.
4. Наличие дополнительных функций.
5. Стоимость РКН.

Важно учесть степень защиты корпуса. Код указывается в виде IPXX, где первая цифра – степень защиты от пыли, а вторая – степень защищенности устройства от влаги

К дополнительным функциям можно отнести присутствие дополнительных реле (контролируют ток или мощность). Далее важно наличие термозащиты, энергопамяти и встроенного Wi-Fi модуля.

REXANT 10-6045

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Правила выбора реле напряжения для квартиры или дома

Подходить к выбору РКН необходимо с умом, ведь устройство отвечает за безопасность сети и электроприборов. Корректная работа реле возможна только в том случае, если правильно подобраны технические характеристики. При выборе реле напряжения необходимо учитывать:

• максимальный ток нагрузки и тип подключения по фазе;
• максимальную мощность потребителя;
• рабочий диапазон напряжений;
• время срабатывания защиты;
• тип управления (цифровой и электромеханический);
• степень защиты устройства;
• надежность (отзывы о производителе и модели).

Главный параметр при выборе прибора — максимально допустимый ток. Следует выбирать модель на одну ступень защиты выше, чем установленный автомат в распределительном щите. Если максимальный ток выключателя равен 32 А, тогда реле должно быть на 40 А.

Куда установить: в розетку или электрощиток?

Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.

Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.

Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент

Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН

Принцип работы и функционал

Многофункциональное реле DigiTOP VA-32A

Принцип работы прибора, известного большинству любителей под названием ограничитель напряжения 220V, можно понять после ознакомления с его устройством. В состав входят следующие узлы:

• электронный модуль контроля, настраиваемый по нижнему и верхнему пределам;
• формирователь управляющего сигнала;
• электромагнитное реле, отключающее прибор при превышении уставки.

Когда напряжение в сети достигает одного из предельных уровней, электроника вырабатывает управляющий сигнал, подающий питание на реле контроля. Оно срабатывает и обесточивает линию, защищая подключенные к розеткам бытовые приборы.

Принцип действия реле

Функционал таких изделий в сравнении с тем же стабилизатором существенно расширен:

• Можно установить два порога срабатывания (верхний и нижний).
• Приборы имеют светодиодные индикаторы, встроенные в лицевую панель и обеспечивающие контроль наличия напряжения на входе и выходе.
• Предусмотрен жидкокристаллический дисплей, на котором фиксируются значения основных параметров сетевого питания.

Настройка рабочих режимов

Независимо от типа реле, различают три основных параметра для настройки:

• Верхний предел напряжения U_max — отвечает за максимально допустимое значение в сети, превышение которого приведет к отключению электричества.
• Нижний предел напряжения U_min — отвечает за минимально допустимое значение в сети. Снижение показания ниже заданной цифры приведет к отключению нагрузки.
• Время задержки на включение — время повторного включения питания после отключения. Устройство включается только в том случае, если напряжение находится в пределах установленных значений. Как правило, время задержки устанавливается в секундах.

Для изменения параметров используют механические или цифровые кнопки, расположенные на переднем корпусе устройства. Как правильно изменить настройки прибора описано в инструкции по эксплуатации.

Watch this video on YouTube

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

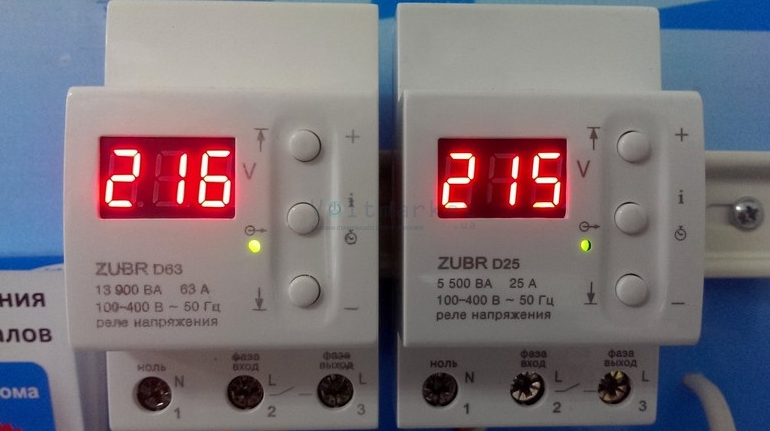

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

• реле по типу розетка-вилка
• реле удлинитель
• реле под Din-рейку для установки в электрощит

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле под Din-рейку устанавливается в распредщиток. С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Настройки

Реле имеет три кнопки для регулировки и настроек:

• верхняя для выставления максимального порога срабатывания
• нижняя для выставления минимального порога срабатывания
• средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения  Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

• Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
• Шаг регулировки напряжений срабатывания – 1 Вольт
• Шаг регулировки времени повторного срабатывания – 3 секунды
• Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
• По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
• Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Подключение

Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.

Однофазный

Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:

1. Сначала подключаемся к нулевой шине, а после нее к выводу N.
2. После берем фазный провод и соединяем его с выводом L.
3. Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.

Остается только проверить работу посредством индикаторов.

Трехфазный

Здесь все чуточку сложнее, но общие принципы сохранены:

1. Подключаем все фазные кабели от трехполюсного автомата на вход.
2. Устанавливаем реле.
3. Подсоединяем к выводам используемого УЗО фазы и нуль.

Проверяем работу на наличие ошибок.

Классификация защитных реле напряжения

Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.

Схема подключения реле напряжения довольно проста:

Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.

Материалы:

• реле напряжения
• небольшой отрезок провода. Желательно сечением 4 или 6 мм
• DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
• два самореза, чтоб закрепить дин-рейку

Описание и характеристики реле напряжения

Электронная начинка и силовая часть, разъединяющая нагрузку, помещенные в пластиковый корпус – такова конструкция прибора, называемого на жаргоне электриков «отсекателем». Компаратор или микропроцессор является основным органом управления.

В конструкции реле напряжения имеется термодатчик, защищающий от перегрева собственные детали при плохом контакте подключения. Крепится на ДИН-рейку щитка или к стене с помощью саморезов.

Быстродействие, зависящее от порога срабатывания – главный параметр, правильное выставление которого очень важно для правильной работы всего устройства. Некоторым моделям хватает несколько десятков наносекунд, чтобы обесточить электросеть от нагрузки и спасти оборудование.

Принцип действия реле очень прост: постоянно идет измерение текущего значения напряжения тока. Когда превышается верхний или нижний порог срабатывания, размыкается электрическая сеть, перестает осуществляться внешняя подача тока.

Через некоторое время, когда подача электроэнергии нормализуется до требуемых параметров, прибор сомкнет контакты, возобновит подачу питания.

От того, какова суммарная токовая нагрузка дома, зависит особенность правильного выбора реле напряжения.  Рекомендуется посмотреть на корпусе устройство его параметры. Пропускная способность РН должна быть на 30% выше, чем номинальная мощность сети. Иными словами, если токовая нагрузка дома 25 А, то нужно подбирать реле на 32 А.

Как выбрать реле напряжения в квартирный щиток по номиналу?

Стандарт напряжения в электросети четко определен нормативными документами — ДСТУ EN 50160:2014 (ЕN 50160:2010, IDТ) : 230В ±10%.

Т.е., нижнее значение нормы 207В, верхнее 253В. Но в реальности внезапно могут «отсыпать» все 380В, а то и больше.

Возможные причины скачков: аварии на линии из-за технического износа или погодных катаклизмов, резкий многократный рост потребления — словом, то, на что мы повлиять не можем. Случаются и провалы до 190В, особенно за городом, в частном секторе.

В результате выходит из строя бытовая техника. В первую очередь компрессорная, ну и электроника тоже в этом плане не «железная». Сломанные блоки питания и перегревшиеся двигатели — таковы печальные последствия некачественно энергоснабжения.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.

Watch this video on YouTube

Предыдущая Инженерия Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада
Следующая Инженерия Альтернативные источники энергии: время экономить
